新建宿舍联网门锁预埋方案：建设期同步规划

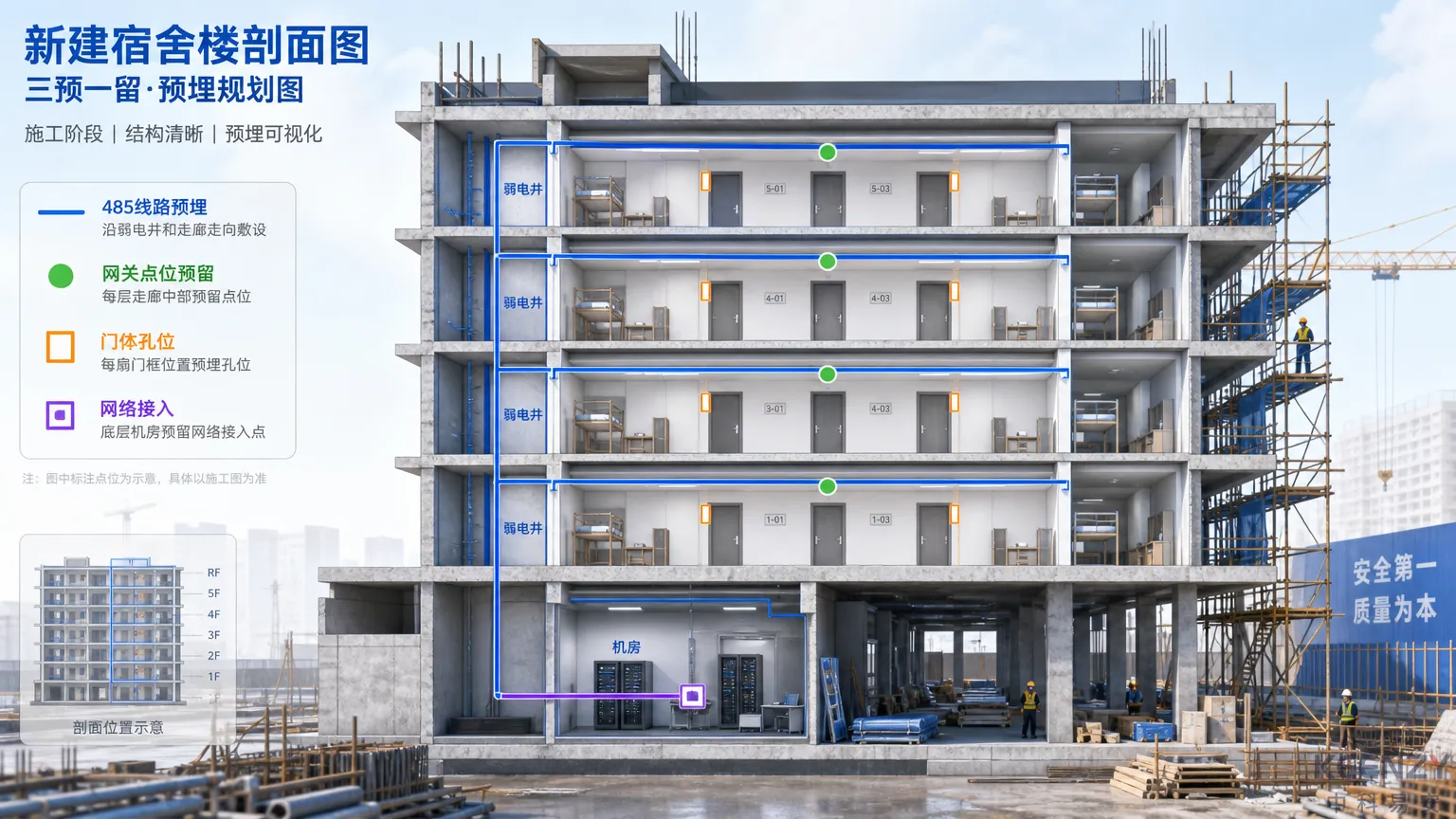

新建宿舍楼在设计阶段同步规划联网门锁的预埋条件，可以将后期改造成本降低30%以上。KEENZY中科易安总结出"三预一留"的预埋规范——预埋485线路、预留网关电源和网络接口、预设门体安装孔位、留出管理平台的网络接入条件，确保建成即可直接安装联网门锁，无需二次开槽布线。

为什么建设期规划比建成后改造节省30%

新建楼宇与老旧宿舍改造的部署逻辑完全不同——老旧楼改造最大的成本不是门锁本身，而是布线施工和门体适配。新建楼在建设期规划可以从根本上消除这两项成本。

很多人认为"联网门锁用4G Cat.1免布线方案就行，不需要预埋"，但事实上，485总线方案在新建楼宇中有独特优势——有线稳定性最高、支持485网关直接供电（无需电池，零换电运维）、无流量费。这些优势只有在建设期预埋线路的前提下才能实现。如果等楼建好再想用485方案，开槽布线的成本和破坏装修的风险使其几乎不可行。

对比维度	建设期预埋（新建）	建成后改造	差异
布线成本	随土建施工一并完成（边际成本低）	需二次开槽/走明线（高）	预埋省30%+
门体适配	按6068标准孔位定制门体	需逐户测量和微调	预埋零适配成本
组网选择	485/Sub-1G/4G均可	485几乎不可行	预埋选择更多
施工扰民	无（未入住）	需协调住户	预埋零扰民
工期	与土建并行	需额外排期	预埋无额外工期

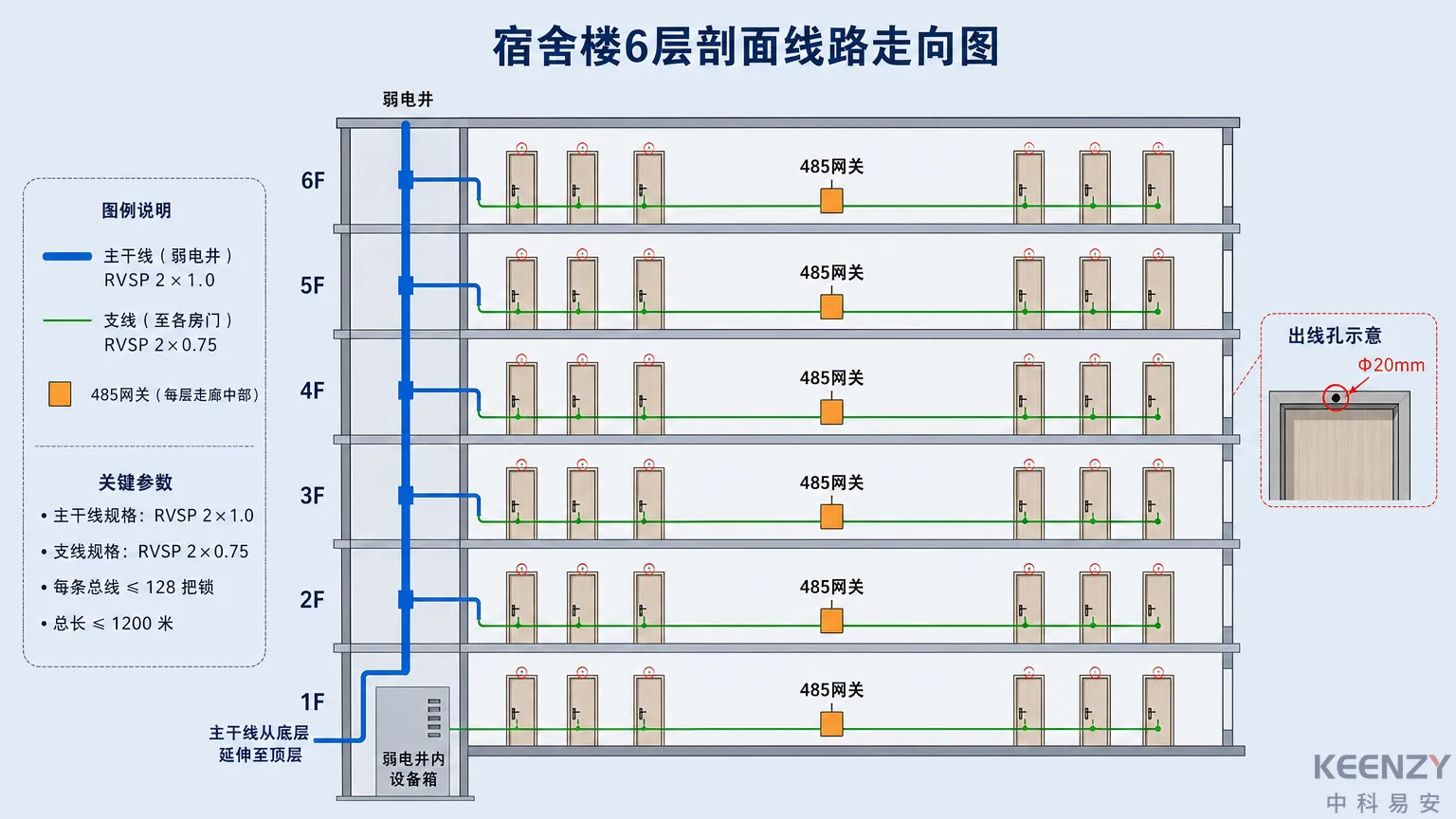

预埋规范一：485总线线路预埋

如果规划使用485总线方案（新建楼宇的推荐有线方案），需要在弱电施工阶段预埋以下线路：

主干线路： 从弱电井至每层楼的485网关安装位置（通常在走廊中部），使用RVSP 2×1.0mm²屏蔽双绞线。主干线路连接网关至楼层配电箱（为网关提供220V供电）和网络交换机（为网关提供以太网上行通道）。

分支线路： 从每层楼的网关位置至每扇门锁安装位置，使用RVSP 2×0.75mm²屏蔽双绞线。分支线路需要从走廊吊顶内或墙体预埋管中引出至门框上方，预留50cm线头供后续门锁接线。

关键参数： 485总线单段总长度不超过1200米（含主干和分支），每条总线上挂载的门锁数量建议不超过128把（485协议理论最大寻址数）。

踩坑提示： 预埋管线时务必在每扇门框上方预留出线孔（直径20mm），并用PVC管保护线缆。我们在某985高校的新建宿舍项目中，因为部分楼层的出线孔被装修工误封，导致后期安装门锁时需要重新开孔，增加了不必要的工时。

预埋规范二：网关点位与供电预留

无论选择485总线还是Sub-1G 433MHz方案，都需要在每栋楼的指定位置预留网关安装条件：

Sub-1G网关预留： 每栋楼1-2个网关点位（视楼层数和建筑结构而定），通常安装在楼顶弱电间或走廊天花板。预留条件：220V电源插座 + RJ45网络接口 + 安装支架固定点。网关通过有线网络上行至校园网络。

485网关预留： 每层楼1个网关点位，安装在走廊弱电桥架内。预留条件：220V电源 + 网络接口 + 485总线接入端子。

建议在弱电设计图纸中明确标注网关安装位置，并在施工时在该位置预留配线箱或明装底盒。KEENZY的组网方案详情可以帮助设计院确定最优的网关布点方案。

预埋规范三：门体安装孔位标准化

新建宿舍的防盗门在定制时，应明确要求门厂按6068标准锁体规格预留安装孔位（锁体导向片宽度60mm、中心距68mm）。同时预留以下配件孔位：

• 前面板固定螺丝孔（通常4-6个）
• 方轴孔（连接把手与锁体）
• 锁芯孔（C级锁芯）
• 天地钩联动孔（如门体支持天地钩）

关于联网门锁锁体结构与门体适配的技术细节，建议提前与门锁厂商确认孔位图纸，门厂按图开孔，确保门锁安装"即插即用"。

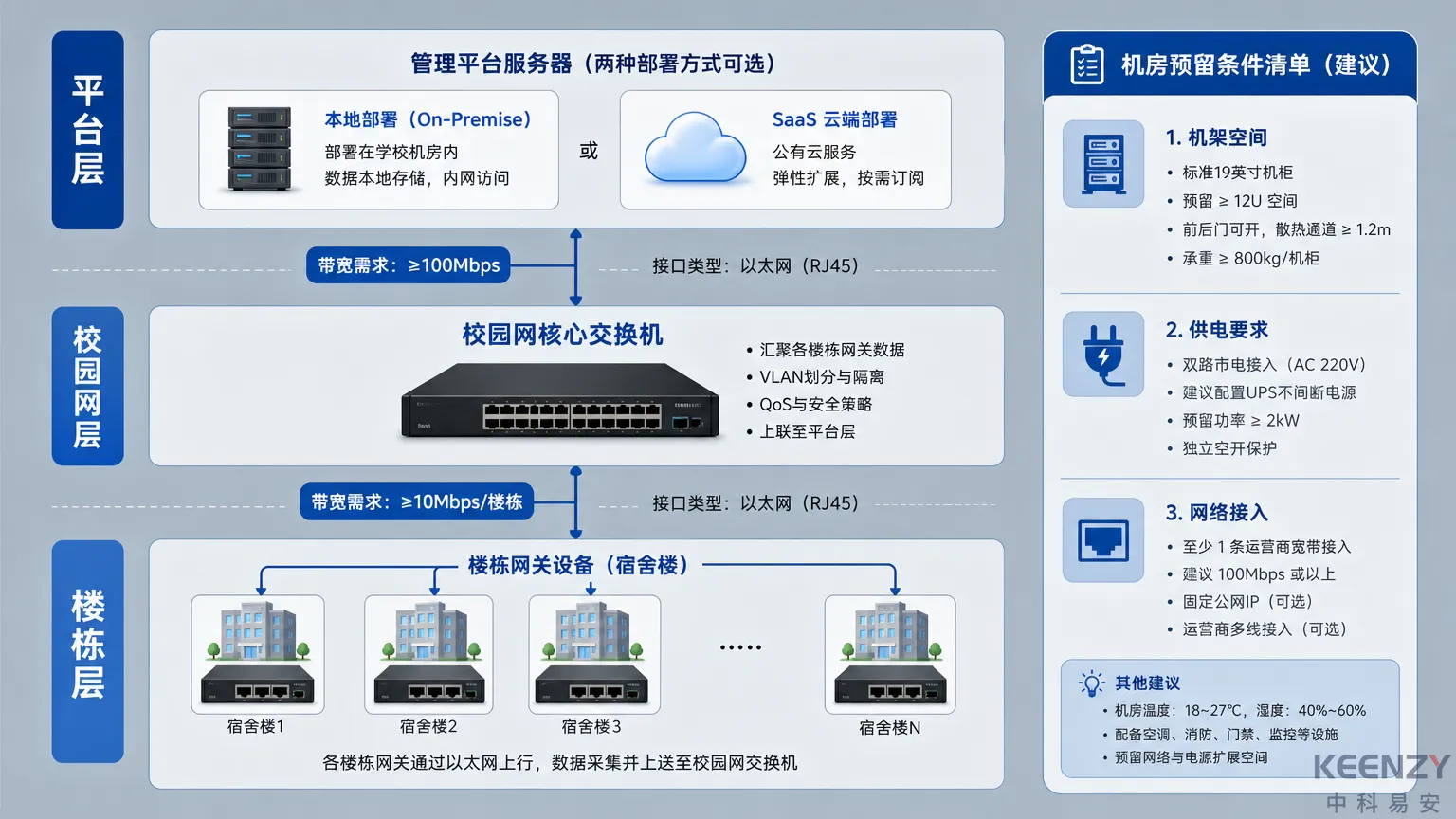

预留规范四：管理平台网络接入

联网门锁管理平台需要接入校园网络，建议在新建楼宇的弱电规划中预留：

• 管理平台服务器的机架空间（如果是本地部署）
• 服务器的网络接入和供电条件
• 从宿舍楼网关到数据中心的网络链路带宽（Sub-1G或485方案的网关上行带宽需求不高，10Mbps以太网即可）

如果选择SaaS云端部署，则只需确保校园网络出口带宽满足数据上报需求——万锁级项目的上行带宽需求通常不超过5Mbps。

西安交通大学13,000+门锁项目和中国科学技术大学6大校区8,000把门锁项目，都是在新建/扩建宿舍阶段同步规划了联网门锁的预埋条件，实现了建成即装、装完即用的高效交付。

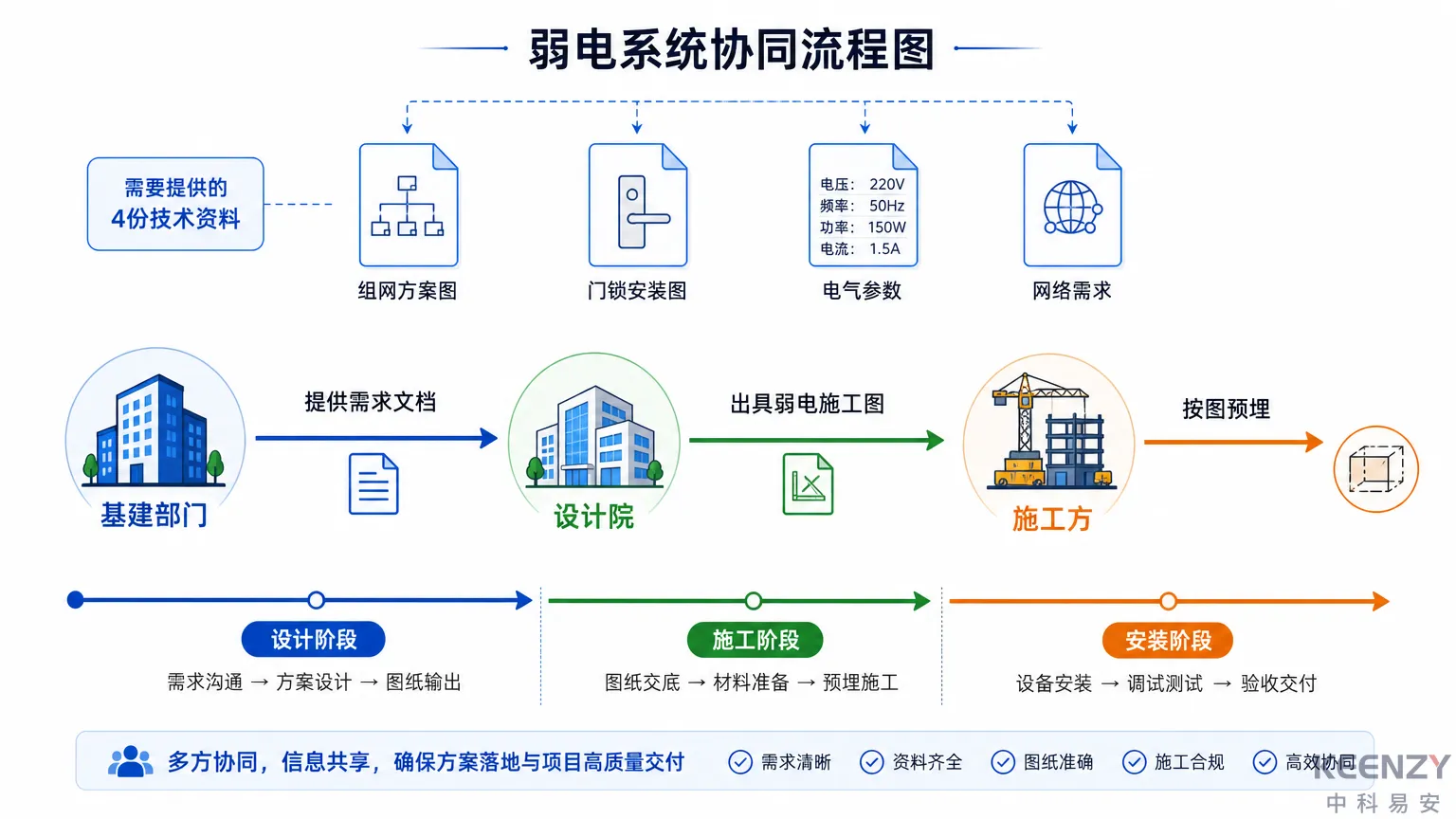

设计院协同：门锁预埋应纳入弱电设计

联网门锁的预埋条件应在弱电施工图设计阶段就纳入，而不是等主体结构完成后再"补设计"。建议基建部门在设计院出图前向设计院提供以下门锁厂商技术资料：

提供资料	内容	用途
组网方案图	网关布点、线路走向	弱电施工图设计
门锁安装图	锁体孔位、面板尺寸	门体定制图纸
电气参数	网关功率、供电要求	配电设计
网络需求	带宽、IP规划	网络工程设计

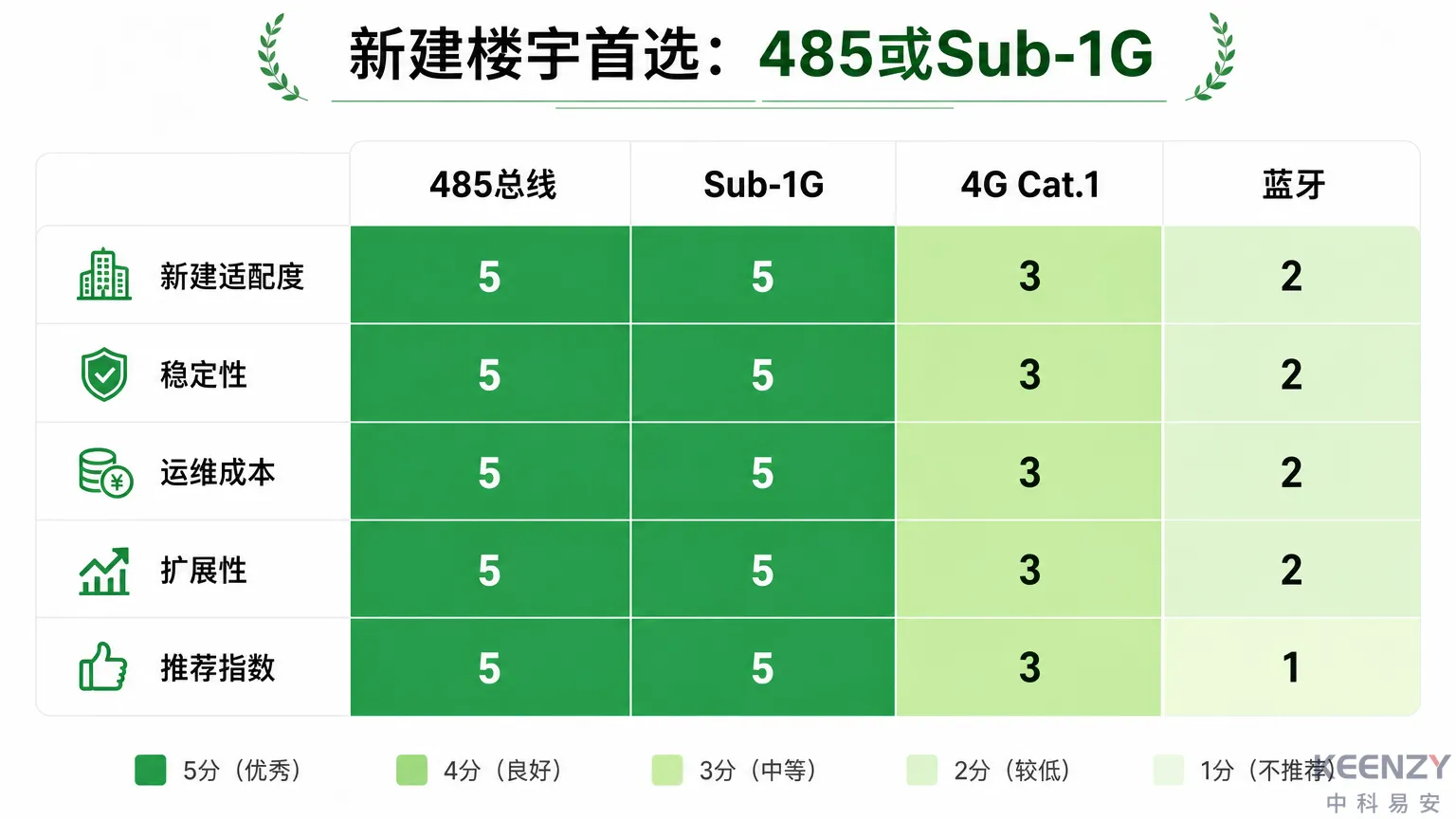

组网方案推荐：新建楼宇的最优选择

新建楼宇因为有预埋条件的优势，组网方案的选择空间比改造项目更大：

方案	新建楼宇适配度	核心优势	推荐指数
485总线	★★★★★	有线稳定、网关供电、零流量费	首选
Sub-1G 433MHz	★★★★★	无线灵活、万锁集群验证	首选
4G Cat.1	★★★	免布线	新建楼不需要此优势
蓝牙	★★	低成本	新建楼建议选更强方案

建议新建宿舍楼优先选择485总线或Sub-1G 433MHz方案，充分利用建设期预埋条件的成本优势。4G Cat.1更适合改造项目和分散建筑场景。

总结

新建宿舍楼的联网门锁预埋方案核心是"三预一留"——预埋485线路、预留网关电源和网络接口、预设门体标准孔位、留出管理平台的网络接入条件。建设期同步规划可将后期改造成本降低30%以上，同时获得更多组网方案选择权。KEENZY中科易安在西安交通大学、中国科学技术大学等新建/扩建项目中验证了这套预埋规范的有效性。

如果你正在规划新建宿舍楼的联网门锁预埋方案，可以联系KEENZY技术团队获取预埋规范图纸和设计院协同指南。

常见问题

新建宿舍必须在建设期就决定门锁品牌吗？

不必须。只要按6068标准锁体规格预留门体孔位、按通用规范预埋485线路和网关条件，建成后可以选择任何符合标准的联网门锁品牌。KEENZY中科易安的硬件产品完全兼容6068标准锁体和通用485接口。

预埋了485线路还能选无线方案吗？

可以。预埋485线路不影响后续选择Sub-1G或4G Cat.1无线方案——485线路只是多了一个有线选项。但如果没有预埋，后期想用485方案就几乎不可行。建议"宁可预埋不用、不可需要时没有"。

新建宿舍的门锁预埋增加多少建设成本？

边际成本很低。485线路随弱电施工一并完成，门体孔位在定制时指定不增加费用，网关电源和网络接口在弱电设计中增加几个点位即可。综合增量成本远低于建成后改造的30%+额外投入。
