联网门锁芯片架构深度解析

联网门锁的性能上限不取决于锁体外观或机械结构，而取决于锁体内部的四颗"大脑"——主控MCU、SE安全芯片、通信模组和传感器。KEENZY中科易安基于100万+在线终端的芯片架构实践，逐模块拆解联网门锁的硬件技术底座。

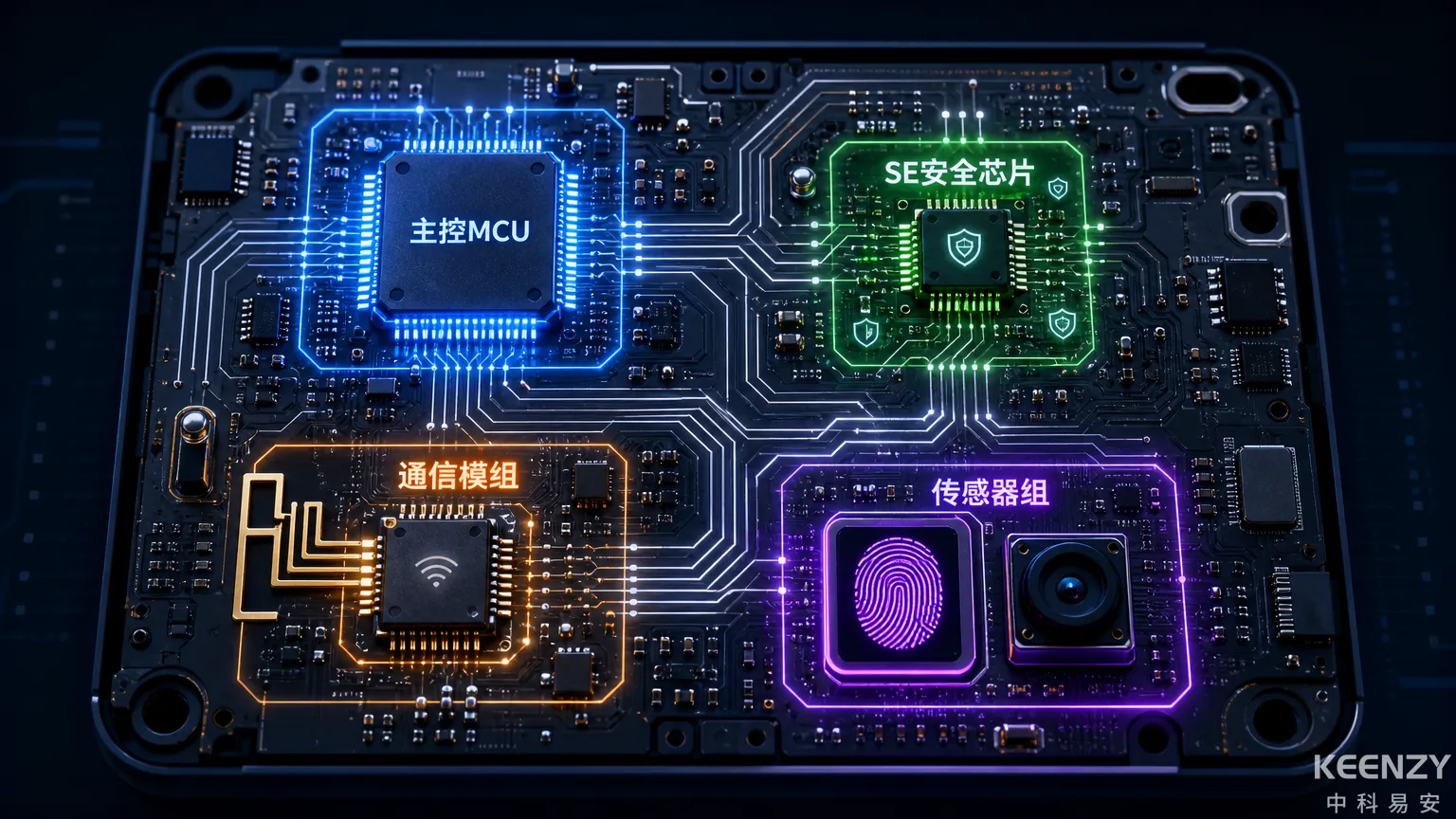

四模块协同：联网门锁的"片上系统"

联网门锁的锁体内部并非只有"一颗芯片"，而是由四类功能模块协同工作的微型系统。理解这四类模块的分工与协作关系，是评估联网门锁技术水平的基础。

主控MCU是整个系统的"中枢神经"，负责业务逻辑处理、功耗管理和各模块间的协调调度。SE安全芯片是独立的"安全保险箱"，专门负责密钥存储和加密运算。通信模组是"信号收发器"，负责门锁与外部网络的数据交互。传感器组是"感知层"，包括指纹传感器、人脸识别模组、门磁传感器等。

这四类模块的协同工作流程是：传感器采集用户身份信息→MCU处理业务逻辑→SE芯片完成加密验证→MCU驱动电机开锁→通信模组上传记录→MCU进入低功耗休眠。整个过程在毫秒到秒级时间内完成，对用户来说就是"刷卡/按指纹→门开了"的简单体验。

模块一：主控MCU——低功耗与高性能的平衡术

MCU（微控制器）是联网门锁中功耗管理的核心。联网门锁99%的时间处于待机状态，只有用户操作时才被唤醒，因此MCU的低功耗设计直接决定电池续航。

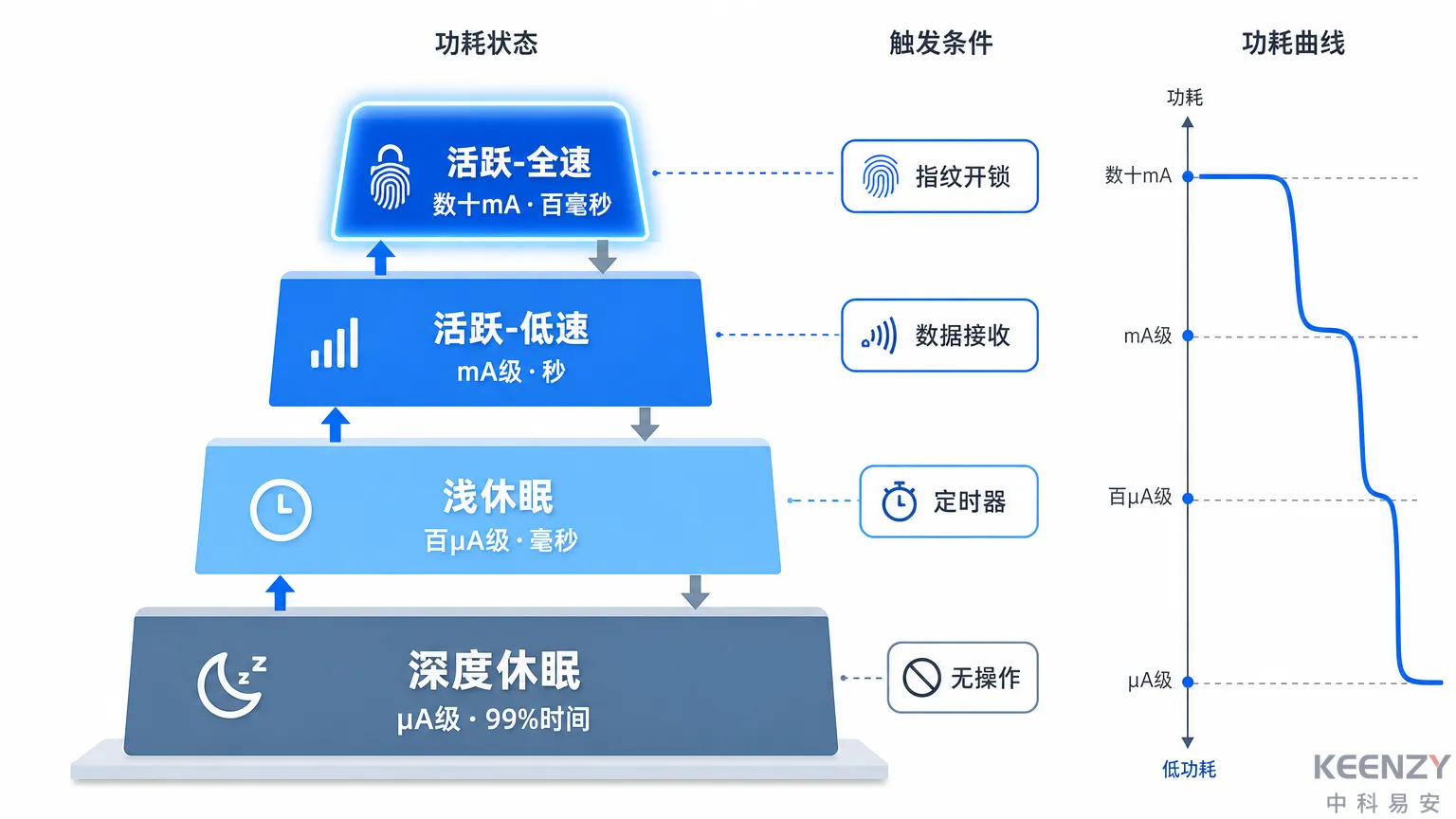

KEENZY联网门锁采用低功耗MCU架构，核心技术点在于动态电源管理——MCU根据当前工作状态在多个功耗等级之间自动切换：

工作状态	触发条件	MCU功耗等级	持续时间
深度休眠	无任何操作	微安级（最低功耗）	99%的时间
浅休眠	等待心跳包定时器	百微安级	毫秒级
活跃-低速	接收通信数据/授权同步	毫安级	秒级
活跃-全速	指纹识别/开锁动作	数十毫安级	百毫秒级

技术原理： 深度休眠模式下MCU核心时钟停止，仅保留实时时钟（RTC）和中断唤醒电路工作。当用户触摸门锁面板或通信模组收到下行指令时，中断信号唤醒MCU进入活跃状态。KEENZY还采用了自适应心跳算法——设备状态无变化时自动拉长心跳间隔（减少唤醒次数），有事件触发时立即唤醒通信。这一算法在保持设备在线状态可监控的同时，将通信功耗降低约40%。

Sub-1G方案下MCU待机状态的综合功耗约30μA，4G Cat.1方案约10μA（4G模组自身的休眠功耗更低，但通信时峰值功耗更高）。这两个数据来自KEENZY的真实产品规格，技术评审方可以要求厂商提供实测功耗报告进行对比。

模块二：SE安全芯片——不可妥协的硬件信任根

SE安全芯片（Secure Element）是联网门锁安全架构中最关键的硬件组件，也是最容易被采购方忽略的评估点。

SE安全芯片的核心价值在于三个"不"：密钥不存储在主控MCU中（独立物理隔离）、密钥不在总线上传输（芯片内部完成加解密）、密钥不可通过物理攻击提取（具备防探测、防篡改硬件保护）。

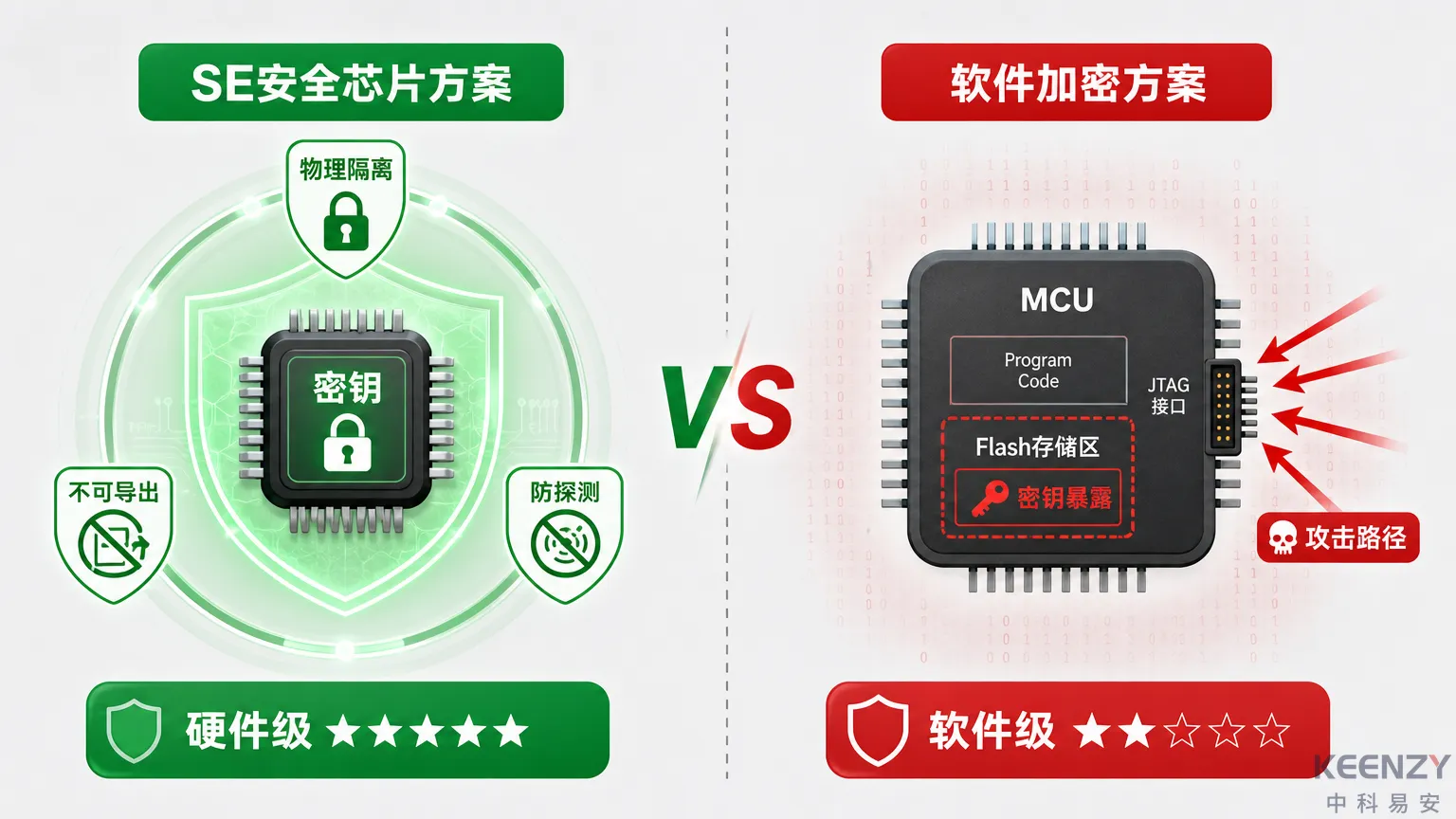

与软件加密方案的对比：

安全维度	SE安全芯片（KEENZY方案）	软件模拟加密
密钥存储位置	独立安全区域，物理隔离	主控MCU Flash
加密运算	在SE芯片内完成	在MCU中完成
抗物理攻击	防探测、防篡改硬件保护	无物理防护
密钥提取风险	极低（不可物理导出）	中-高（可通过调试接口读取）
成本	高（独立芯片）	低（无额外硬件）
安全等级	硬件级	软件级

很多人认为"加密就是加密，软件实现和硬件实现没什么区别"，这是对门锁安全架构的常见误解。在实际攻击场景中，软件加密的密钥存储在MCU的Flash中，攻击者可以通过JTAG调试接口或芯片去封装技术读取密钥；而SE安全芯片从硬件层面阻断了这些攻击路径。根据国家密码管理相关规范的建议，涉及身份认证的终端设备应采用硬件级密码模块保护密钥安全。

KEENZY全线联网门锁标配SE安全芯片，配合国密SM4对称加密算法实现端到端的通信安全保障。

模块三：通信模组——四条技术路线的芯片级差异

通信模组决定了联网门锁的"联网"方式。KEENZY的四种核心组网方案在芯片层面的差异主要体现在射频前端设计和协议栈实现上。

Sub-1G 433MHz模组集成433MHz射频收发器，窄带调制，发射功率可调。模组与MCU通过SPI接口通信，MCU负责协议栈的上层逻辑。这种架构的优势是MCU对通信时序有完全控制权，可以精确管理每次通信的功耗。

4G Cat.1模组内置基带处理器和射频前端，模组本身是一个完整的蜂窝通信终端。模组与MCU通过AT指令交互。4G模组的集成度更高，但功耗特征与Sub-1G截然不同——Cat.1终端的最大发射功率为23dBm（约200mW），每次通信的峰值电流是Sub-1G的数十倍。

485总线接口模组是有线方案，通过RS-485差分信号实现门锁与网关之间的数据通信。485方案的独特优势在于支持网关直接供电——485通讯网关通过通信线路同时为门锁供电，网关自带UPS电池应急供电，从根本上消除了电池续航问题。

蓝牙模组集成BLE低功耗蓝牙芯片，通信距离通常在10米以内，适合小规模轻量化部署。

关于三大无线方案的完整技术横评，可参考LoRa/Sub-1G/4G Cat.1组网对比。

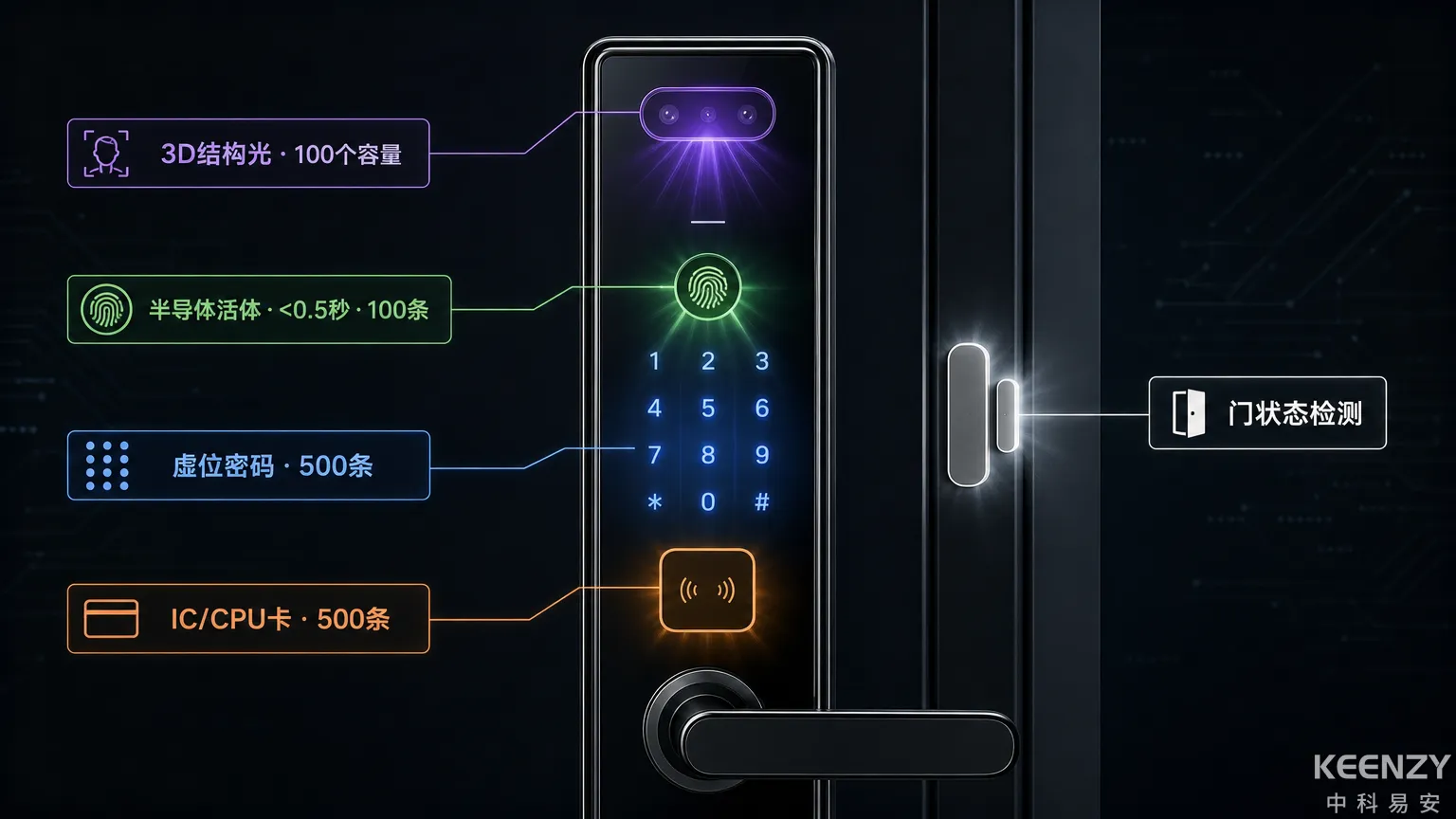

模块四：传感器组——生物识别的精度与速度

传感器组是门锁与用户直接交互的界面，其性能直接影响用户体验。

指纹传感器采用半导体活体识别技术，通过电容感应活体手指的纹路和温度。识别速度 < 0.5秒，支持360度旋转识别。与光学指纹识别不同，半导体方案能够区分活体手指和指纹膜，安全性更高。单锁指纹容量100条。

人脸识别模组集成3D结构光或双目摄像头，适合需要人体生物信息识别或安全性要求较高的场景。单锁人脸容量100个。

门磁传感器检测门的开关状态，用于判断门是否关严——这个看似简单的传感器实际上是归寝管理和安全告警的基础数据源。门磁判定"门未关好"后，MCU可触发蜂鸣提醒或通过通信模组上报告警。

不同型号搭载的开锁方式组合略有差异，可根据项目需求灵活选配。标配刷卡（IC/CPU卡）和密码（支持虚位密码），指纹、人脸识别等生物识别方式按需配置。所有型号均保留机械应急钥匙作为极端情况兜底，由学校统一保管。

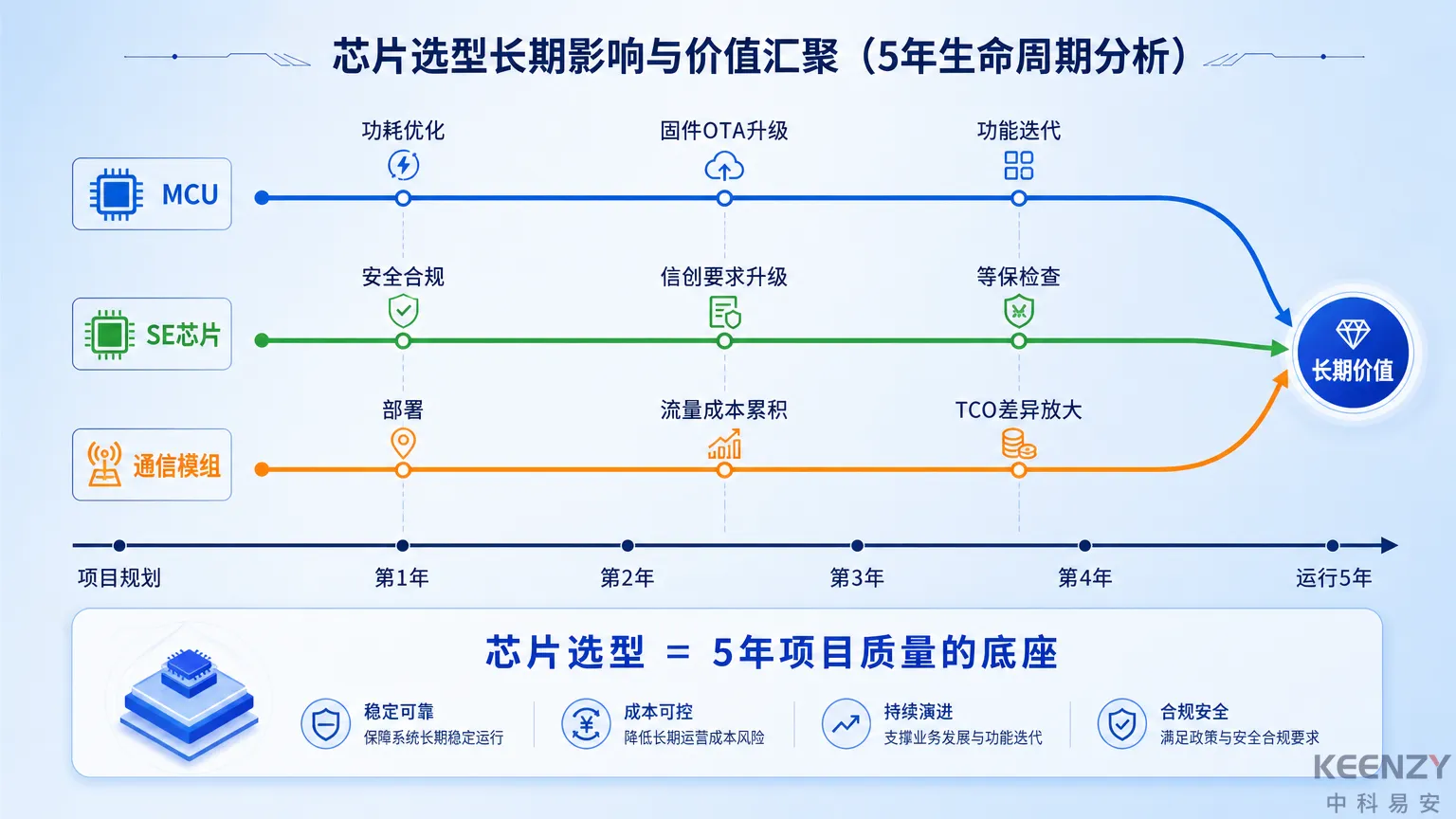

芯片选型对项目的长期影响

芯片架构的选型决策不是一次性的技术问题，而是影响项目3-5年生命周期的战略选择。

MCU的架构决定固件升级空间。 低端MCU的Flash和RAM容量有限，后续固件升级可能因为存储空间不足而受限。KEENZY选用的MCU架构预留了充足的固件升级空间，支持OTA远程升级，确保锁体功能可以持续迭代。

SE芯片的有无决定安全合规性。 在信创适配和等级保护趋严的背景下，采用硬件级密码模块正在从"加分项"变为"硬指标"。现在省了一颗SE芯片的成本，未来可能因安全合规不达标而需要整批更换。

通信模组的选型决定运维成本曲线。 Sub-1G方案的长续航（18个月+）和无流量费特性，使其在大规模校园部署中的3-5年TCO显著低于4G Cat.1方案。中国科学技术大学8,000把Sub-1G门锁稳定运行7年的数据，验证了这一技术路线的长期经济性。

我们在为河南师范大学、安徽工程大学等高校提供技术方案时，会在技术规格书中详细列出各芯片模块的型号和技术参数，供评审方逐项比对。建议采购方在评审时要求厂商提供锁体的芯片架构框图和核心器件清单——能拿出这些文档的厂商，通常是自研体系的厂商。

联网门锁的芯片架构是"看不见的竞争力"，采购方可能不会在使用中直接感知到MCU的功耗管理策略或SE芯片的密钥保护机制，但这些底层技术决定了门锁在3-5年生命周期内的续航、安全和可升级能力。如果你需要更详细的芯片架构评审参考，可以联系KEENZY技术团队获取联网锁硬件技术白皮书。

常见问题

联网门锁的主控芯片选型会影响电池续航吗？

直接影响。MCU的低功耗设计水平决定门锁99%待机时间的耗电量。KEENZY联网门锁采用低功耗MCU + 动态电源管理 + 自适应心跳算法三重优化，Sub-1G方案待机功耗约30μA，续航18个月以上。评审时建议要求厂商提供实测功耗报告。

SE安全芯片和主控芯片上的加密功能有什么区别？

SE安全芯片是独立的安全微处理器，密钥在芯片内部生成和使用，物理上不可导出。主控芯片上的软件加密将密钥存储在Flash中，存在被物理读取的风险。KEENZY中科易安全线产品标配SE安全芯片 + 国密SM4对称加密算法，提供硬件级安全保障。

联网门锁的通信模组能更换吗？

通信模组在出厂时确定，现场不可更换。因此组网方案的选型需要在项目规划阶段确定。KEENZY提供Sub-1G、4G Cat.1、485总线、蓝牙四种核心方案可选，不同型号对应不同通信模组，根据校区条件灵活选配。
